日期：2023-07-11
紅外 (IR) 光譜是最常見和廣泛使用的光譜技術之一。紅外區的吸收基團在一定波長范圍內有吸收。與紫外和可見光區域的吸收峰相比，該區域內的吸收峰通常更尖銳。通過這種方式，紅外光譜對于樣品內官能團的測定非常敏感，因為不同的官能團吸收不同特定頻率的紅外輻射。此外，每個分子都有一個通常稱為指紋的特征光譜。可以通過將其吸收峰與光譜數據庫進行比較來識別分子。紅外光譜在多種物質(包括有機和無機化合物)的鑒定和結構分析中非常有用。
紅外對管一、無線技術

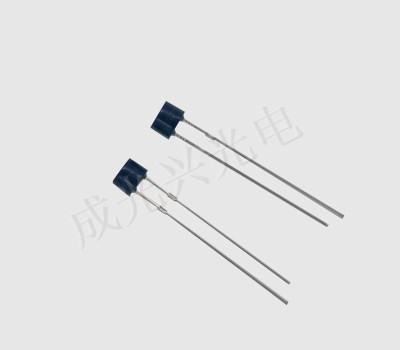

IR 傳感器模塊或紅外 (IR) 傳感器是電子產品中基本且最流行的傳感器。它用于無線技術，例如遠程控制功能和周圍物體/障礙物的檢測。紅外傳感器主要由紅外(IR)LED和光電二極管組成，這一對通常稱為IR對。IR LED 是一種特殊用途的 LED，它可以發射波長范圍為 700 nm 至 1 mm 的紅外線。這些類型的射線是我們的眼睛看不見的。相比之下，光電二極管或紅外接收器 LED 檢測紅外線。
紅外對管二、電源
IR LED 是一種專門設計的發光二極管 (LED)，它發射紅外線。紅外線的波長范圍為700納米至1毫米。通常，IR LED 看起來與普通 LED 類似。它有兩個端子，較長的一個為正極，較小的一個為負極。當 IR LED 在電源下工作時，它開始發射紅外線。
紅外對管三、電阻

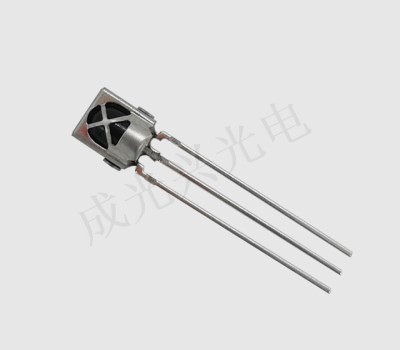

通常紅外接收器是光電二極管。它是一種具有PN結的半導體。光電二極管能夠檢測紅外線。它在反向偏置下運行。光電二極管在沒有紅外線的情況下具有非常高的電阻，當紅外線照射到其上時電阻變低。另外，它有兩個端子，較長的一個為正極，較小的一個為負極。
紅外對管四、紅外接收器
可變電阻(微調電位器)，紅外傳感器有一個板載可變電阻器(電位器)。該可變電阻預設為 10k。用于設置操作范圍。旋轉預設旋鈕可調節檢測距離，有效操作范圍2-10厘米。如果順時針旋轉預置旋鈕，則檢測范圍將增大。如果逆時針旋轉，檢測范圍會減小。電源指示燈：該板載 LED 指示紅外傳感器電源打開或關閉。當我們打開紅外傳感器電源時，該紅色 LED 也會亮起。輸出指示燈：當紅外線反射回紅外接收器且傳感器檢測到障礙物時，綠色 LED 會亮起。因此，綠色 LED 用于指示傳感器檢測到障礙物。
紅外對管五、工作原理
當我們將紅外傳感器模塊連接到5v電源時。同時，紅外LED(IR-TX)開始發射紅外線。然后通過旋轉電位計旋鈕設置 IC 的同相輸入 (3) 處的閾值電壓以設置傳感器靈敏度。如果紅外線到達物體表面，部分輻射會反射回紅外接收器 (IR-RX)。光電二極管或紅外接收器 (IR-RX) 檢測紅外光。當反射的紅外光落在光電二極管上時，光電二極管的電阻從一個巨大的值下降，并且光電二極管兩端的電壓下降。因此，來自光電二極管的大量電壓被提供給IC 的反相輸入 (2) 。然后LM393/LM358 IC 將該電壓與閾值電壓進行比較。在這種情況下，反相輸入電壓大于同相輸入電壓，因此 IC 輸出為低電平 (0)。因此，傳感器輸出為低 (0)。
紅外對管六、反相輸入
當光電二極管或紅外接收器(IR-RX)沒有檢測到紅外光時，光電二極管的電阻會非常高。因此，來自光電二極管的少量電壓被提供給IC 的反相輸入 (2) 。然后LM393/LM358 IC 將該電壓與閾值電壓進行比較。在這種情況下，反相輸入電壓小于同相輸入電壓，因此 IC 輸出為高電平 (1)。因此，傳感器輸出為高 (1)。
以上就是關于紅外對管工作原理解析的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外對管以及紅外接收管的知識資訊，可以前往官網的客服進行咨詢。
