日期：2023-07-18

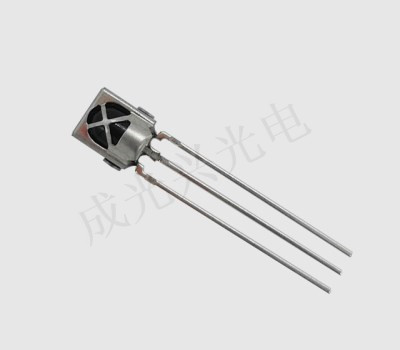

紅外接收頭是一種測量和檢測周圍環境中紅外輻射的電子設備。紅外輻射是由一位名叫威廉·赫歇爾的天文學家在1800年偶然發現的。在測量每種顏色的光(由棱鏡分隔)的溫度時，他注意到紅光之外的溫度最高。紅外線對人眼來說是不可見的，因?yàn)樗牟ㄩL(zhǎng)比可見光長(盡管它仍然處于相同的電磁頻譜上)。任何散發熱量的物體(所有溫度高于五開氏度的物體)都會發出紅外線輻射。
紅外接收頭一、類型
紅外傳感器有兩種類型：主動式和被動式。主動紅外傳感器既發射又檢測紅外輻射。主動紅外傳感器有兩部分：發光二極管 (LED) 和接收器。當物體靠近傳感器時，LED 發出的紅外光會從物體反射并被接收器檢測到。主動紅外傳感器充當接近傳感器，通常用于障礙物檢測系統(例如機器人)。紅外 (PIR) 傳感器僅檢測紅外輻射，不會從 LED 發射紅外輻射。被動紅外傳感器由以下部分組成：兩條熱釋電材料條(熱釋電傳感器)紅外濾光片(阻擋所有其他波長的光)菲涅爾透鏡(將多個角度的光線收集到一個點)外殼單元(保護傳感器免受其他環境變量的影響，例如濕度)。
紅外接收頭二、電子元器件
傳感器最常用于基于運動的檢測，例如家庭安全系統。當產生紅外輻射的移動物體進入探測器的感應范圍時，兩個熱釋電元件之間的紅外水平差異被測量。然后傳感器向嵌入式計算機發送電子信號，從而觸發警報。光電晶體管。由于還有環境 IR(來自陽光、白熾燈等)，因此通常對 940nm IR 進行調制 通過 32-40KHz 范圍內的恒定載波頻率，CIR 接收器包含一個調諧到載波頻率的帶通濾波器。這使得接收器能夠區分調制的紅外信號和任何環境、未調制的紅外信號。實際上，紅外接收器雙重調諧到基波紅外的波長和較低的載波頻率。
紅外接收頭三、功率
三個因素影響 CIR 范圍。按照重要性遞減的順序，它們是：紅外發射器的功率水平、紅外波長和載波頻率。紅外發射器的輸出與通過發射器的電流成正比。增加電流就會增加功率。由于占空比通常為 50% 或更低，因此可以用非常高的電流驅動發射極。為了獲得最佳范圍，發射器和接收器的紅外波長應匹配。IrDA 發射器與 CIR 接收器不匹配，CIR 發射器與 IrDA 接收器也不匹配。這種不匹配對射程有重大影響。RF 接收器通常具有相當寬的帶通，使其能夠使用標稱載波頻率±5kHz 以內的載波接收和解碼 IR。當然，載波距離中心頻率越近越好。
紅外接收頭四、設計范圍
IrDA的設計范圍非常短。(1-2m) IrDA 不使用任何輔助載波，而是直接用數據調制 850nm IR。很難與環境紅外區分開來，因此范圍非常有限。即使 IrDA 發射器進一步用 32-40KHz 載波進行調制，范圍仍然受到限制，因?yàn)?IrDA 發射器的功率通常低于 CIR 發射器，而且 CIR 接收器使用 940-950nm 檢測器，該檢測器對850nm 紅外。IrDA 還將光束角限制為“15”，而大多數 CIR 發射器為“40”或更大。
紅外接收頭五、射頻(RF) 波的頻率
比紅外線低，但波長比紅外線長。在 300MHz 時，波長為 1m (39.37")，而消費類 IR 波長略低于百萬分之一米。大多數 RF 遙控器使用 300-1000MHz 范圍內的載波。RF 接收器只需調諧到所使用的載波頻率。遙控器 - 無需對 IR 接收器進行雙重調諧。RF 遙控器及其接收器被調諧至固定頻率。FCC 允許未經許可、低功耗使用 300MHz-1000MHz 以及一些更高頻段。
以上就是關于紅外接收頭可以檢測周圍環境嗎的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外對管的知識資訊，可以前往官網的客服進行咨詢。
