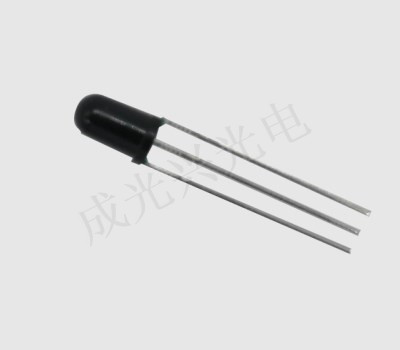

光電二極管由半導體材料制成。最流行的選擇是硅 (Si) 或砷化鎵 (GaAs)，其他包括銻化銦 (InSb)、砷化銦 (InAs)、硒化鉛 (PbSe) 和硫化鉛 (PbS)。這些材料吸收特定波長范圍內的光，例如：硅為 250 nm 至 1100 nm，GaAs 為 800 nm 至 2.0 μm。當光的光子被吸收時，它會激發一個電子并產生一對電荷載流子——一個電子和一個空穴，其中空穴只是半導體晶格中不存在電子的情況。當電荷載流子分離并沿相反方向移動時，電流通過半導體。光電二極管的技巧是在光子感應的電荷載流子有機會重新組合之前，在電極處以電流或電壓的形式收集它們。
光敏二極管一、產生過量電子
n型半導體材料被摻雜以產生過量的電子，而p型材料則具有過量的空穴或電子不足。在pn結處，這種差異會產生濃度梯度，導致電子擴散到p層，空穴擴散到n層。這種擴散會產生相反的電勢，通常稱為內部偏置(見圖 1)。在跨越結兩側的區域中，該電力導致任何電荷載流子快速掃至適當的層。由于電荷載流子不能駐留在該區域，因此它被稱為耗盡區(見圖 2)。在pin光電二極管中，光子吸收產生的電荷載流子通過內部(和任何外部)電壓偏置掃過結，從而在電極上產生小光電流。
光敏二極管二、p型層進入器件
在通用pin光電二極管中，光通過薄p型層進入器件。吸收導致光強度隨著穿透深度呈指數下降。耗盡區吸收的任何光子都會產生電荷載流子，這些載流子會立即分離并通過自然內部偏壓掃過結。在耗盡區外部產生的電荷載流子將隨機移動，其中許多最終進入耗盡區并快速掃過結。其中一些會重新組合并消失，而不會到達耗盡區。電荷載流子穿過結的這種運動破壞了電平衡并產生小的光電流，可以在電極處檢測到。
光敏二極管三、光伏操作
在許多應用中，希望最大化耗盡區的厚度。例如，當大部分電荷載流子在耗盡區中產生時，器件響應速度更快。這也提高了器件的量子效率，因為大多數電荷載流子將沒有機會重新組合。量子效率定義為電子中的光電流與光子中的入射光強度的比率。耗盡區的厚度可以通過改變半導體摻雜水平來改變。然而，擴展該層的最簡單方法是施加外部電偏壓(電壓)。這被稱為光電導操作，因為信號被檢測為電流。傳統的無偏操作被稱為光伏操作，因為信號被檢測為電壓。后者更適合需要高線性響應和/或低暗噪聲的應用。
光敏二極管四、設備優化
制造商生產各種形狀和尺寸的光電二極管，每種設計都經過優化以滿足指定參數。最重要的性能特征是響應速度、感興趣波長的量子效率、有源區域的大小和形狀、響應線性度、響應的空間均勻性以及影響靈敏度的暗噪聲或其他噪聲源。光電二極管靈敏度在低光應用中非常重要，通常通過噪聲等效功率 (NEP) 進行量化，噪聲等效功率定義為在探測器輸出處產生單位信噪比的光功率。NEP 通常在給定波長和 1 Hz 頻率帶寬上指定，因此以 W/Hz 1/2為單位表示。
光敏二極管五、性能
由于各種性能參數是相互關聯的，因此器件設計通常需要仔細權衡以實現最佳性能。例如，基于檢測未聚焦光源的應用可能需要具有大活動區域的檢測器。如果該應用也需要高速，則必須做出一些妥協，因為增加器件面積會增加電容，從而增加 RC 時間常數，從而減慢器件響應。因此，大多數成功的 OEM 應用都使用特定于應用的光電二極管。大多數性能參數，特別是速度和噪聲，也受到信號處理電子設備設計的強烈影響。然而，即使是簡單的光電二極管的電氣特性也可能非常復雜，因此工程師通常用等效電路來表示光電二極管。這是一個由多個組件組成的虛擬電路，其整體行為與光電二極管的行為相匹配。例如，除了串聯電阻之外，某些光電二極管還可以表示為與二極管、電容器和分流電阻并聯的電流源。在更復雜的器件中，各種噪聲源(散粒噪聲、約翰遜噪聲和 1/f 噪聲)可以表示為與信號電流源并聯的附加電流源。
光敏二極管六、光譜響應
pin光電二極管的一個限制是缺乏內部增益——入射光子僅產生一對電子空穴。低光應用需要具有內部增益的探測器，以將信號提升到后續電子設備和信號處理器的本底噪聲之上。然而，多年來，提供這種增益的唯一設備是光電倍增管 (PMT)。雖然 PMT 提供高增益，但它有許多實際限制：它是一個體積龐大的真空管;它產生熱量;與光電二極管相比，它的線性度有限、光譜響應范圍窄且 QE 低(< 25%)。幸運的是，雪崩光電二極管 (APD) 現在為大多數 PMT 應用提供了固態替代方案(見圖 3)。
以上就是關于光敏二極管感應方式解答分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及紅外線led的知識資訊，可以前往官網的客服進行咨詢。
