日期：2023-09-11
由于傳感器內部有半導體/芯片，因此必須使用 3 - 5V 供電才能工作。與光電管和 FSR 相比，它們的作用類似于電阻器，因此可以使用萬用表進行簡單測試。在這里我們將這樣連接檢測器：引腳 1 是輸出，因此我們將其連接到可見 LED 和電阻器，引腳 2 接地，腳為VCC，接3-5V，當檢測器看到紅外信號時，它會將輸出拉低，打開 LED - 因為 LED 是紅色的，所以我們比紅外更容易看到!我們將使用 4 節 AA 1.3V 電池(我使用 NiMH)，以便為傳感器供電的電壓約為 4V。2 節電池(3V)可能太少了。如果您有 3 節 AA 電池盒，則 3 塊電池應該沒問題如果您有 Arduino 等微控制器，您也可以從它獲取 5V 電壓。接地連接到中間的引腳。

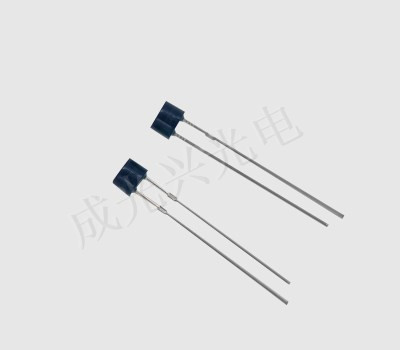

紅外發射管一、檢測器
紅色 LED 的正極(較長)頭連接到 +6V 引腳，負極(較短的引線)通過 200 至 1000 歐姆的電阻連接到紅外傳感器上的第一個引腳。現在，抓住任何遙控器(例如電視、DVD、計算機等)并將其指向檢測器，同時按下一些按鈕，每當按下遙控器時，您都應該看到 LED 閃爍幾次。

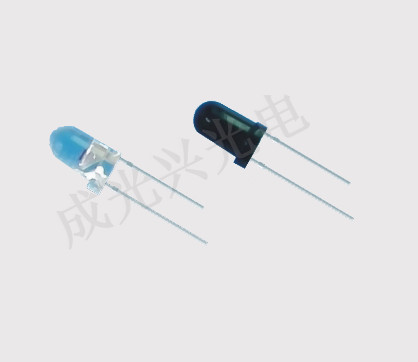

紅外發射管二、如何提高IP
減小脈沖的占空比，即壓縮脈沖的寬度t。對于某些彩電紅外遙控器，紅外LED工作脈沖的占空比約為1 / 3-1 / 4;對于一些電器產品，紅外遙控器的占空比約為十分之一。降低脈沖占空比還可以大大增加小功率紅外發射管的發射距離。類似的，發射紅外光。該管壓降約為1.4V，工作電流一般小于20mA。為了適應不同的工作電壓，常在回路中串聯有限流電阻。當發射紅外線來控制相應的受控設備時，控制距離與發射功率成正比。
紅外發射管三、控制距離
為了增加紅外控制距離，紅外發射管工作在脈沖狀態，因為脈沖光(調制光)的有效傳輸距離與脈沖的峰值電流成正比。只有盡可能提高峰值IP，才能增加紅外發射距離。這里的白色 LED 是 IR LED，用作發射器，IR LED 旁邊的組件是光電二極管，用作 IR 傳感器中的接收器。紅外發射器持續發射紅外光，紅外接收器持續檢查反射光。如果光通過擊中前面的任何物體而反射回來，紅外接收器就會接收到該光。這樣，在紅外傳感器的情況下即可檢測到物體。這里的藍色旋鈕是電位器。您可以通過改變電位計的值來控制范圍，即從您想要檢測物體的距離開始。
紅外發射管四、指示電源
紅外傳感器有兩個小型 LED 指示燈，一個用于電源，在傳感器開啟期間一直亮起;另一個用于指示電源。另一個是檢測物體的信號 LED。信號 LED 有兩種狀態或情況：當檢測到物體時開啟(激活)，未檢測到任何物體時關閉(無效)。
紅外發射管五、如何校準方式
校準傳感器本質上是確保 LED 在檢測到物體時亮起，在未檢測到物體時熄滅。就是這樣。請按照以下步驟校準傳感器：將物體放置在距離機器人至少 15 厘米的地方。如果信號 LED 熄滅，則傳感器工作正常。否則，用螺絲刀逆時針方向輕輕轉動電位器(帶有螺絲的藍色小立方體)，使 LED 關閉。同樣，在距離傳感器約 5 厘米處放置一個物體。如果信號 LED 亮起，則工作正常。否則，順時針方向轉動電位器，使 LED 亮起。
以上就是關于紅外發射管產品測試方法的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及光敏二極管的知識資訊，可以前往官網的客服進行咨詢。
