日期：2023-11-27

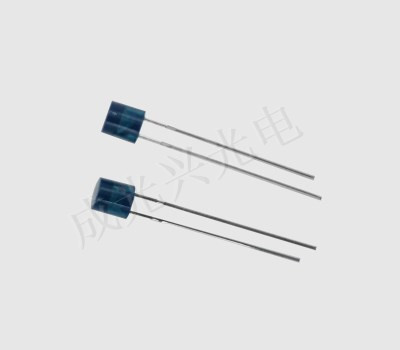

紅外發射管(IRLED)又稱紅外發射二極管，屬于二極管范疇。它是一種能直接將電能轉化為近紅外光(不可見光)并發射出去的發光器件。主要用于各種光電開關、觸摸屏、遙控傳輸電路。紅外發射管的結構和原理與普通發光二極管類似，只是所用的半導體材料不同。紅外發光二極管通常采用砷化鎵(GaAs)、砷化鋁鎵(GaAlAs)等材料制成，并采用透明或淡藍色或黑色樹脂封裝。
紅外發射管一、發射距離
紅外發射管發射距離、發射角度(15度、30度、45度、60度、90度、120度、180度)、發射光強、波長。以上為物理參數，需要了解其電性能參數：市場上常用的小功率紅外發射管直徑為3mm、5mm，高效大功率發射管直徑為8mm、10mm
。小功率發射管正向電壓1.1-1.5V，電流20mA，最大正向電壓倍率1.4-1.65V50-100mA，大功率發射管正向電壓1.5-1.9V200
-350毫安。宇興電子生產1-10W大功率紅外發射管，可應用于紅外監控和照明。
紅外發射管二、系統原理
紅外管識別及紅外測距系統原理：當你第一次接觸紅外管時，很難區分發射和接收。這里介紹一個簡單的識別方法。紅外發射管和紅外接收管通常稱為紅外對管。紅外對管的形狀與規則的圓形發光二極管相似。只是內部結構不同而已。紅外線構成一個管子。假設是一個內芯凹形的紅外發射管，其形狀類似于聚光鏡。同樣，(b)是管芯內部有紅外光敏電極的紅外接收管。紅外管的兩個引腳1的長度為1，長的引腳為正極，與常規發光管相同。紅外測距設備因其結構簡單、體積小、成本低而被廣泛應用于光機電一體化產品的批量生產中。該系統主要由紅外管組成。本文將重點介紹基于紅外對管的紅外測距系統的原理。
紅外發射管三、紅外光
其原理是紅外發射電路的紅外發射二極管發出紅外光，被障礙物反射。紅外接收電路的光敏接收管接收前方物體的反射光來判斷是否有障礙物。前面的障礙。目標的距離可以通過反射光的強度來確定。由于接收管接收到的光強隨距離的變化而變化，近時反射光強，遠時反射光弱。由于紅外線是介于可見光和微波之間的電磁波，它不僅具有可見光的直線傳播、反射、折射等特性，而且還具有微波的一些特性，如穿透力強、能夠穿透一些不透明的材料。物質等根據紅外管工作原理，紅外傳感器包括紅外發射裝置和紅外接收裝置。自然界中的物體只要溫度高于零就會發出紅外輻射。因此，紅外傳感器必須具有較強的發射和接收能力。
紅外發射管四、光轉換
紅外發射管，又稱紅外發光二極管，它屬于兩管可直接將近紅外光轉換成電能并能將 太陽光輻射出去的發光器件 ，其結構，與一般原理相同發光二極管類似，但與 半導體 材料不同; 2、紅外接收頭是集接收、放大、解調于一體的器件，其 解調IC內部已完成輸出的 是數字信號; 3、紅外通信原理 我們先看一下紅外接收頭的結構：紅外接收頭內部有兩個重要的 元件，即IC和PD。IC是接收處理元件，主要由硅 晶體和電路組成，是一種高度集成的器件，主要 功能為濾波、整形、解碼、放大等功能。
紅外發射管五、接收光信號
PD是光電二極管，主要 功能是接收光信號。 下面是簡單的工作原理圖 紅外發光二極管發射出調制信號，紅外接收器經過接收、解碼、 濾波等一系列操作后對信號進行恢復; 四、注意事項 1、紅外發射二極管：清潔、狀況良好;工作期間各種參數不得 超過限定值( 正向電流30～60mA、正向脈沖電流0.3～1A、反向電壓5V、功耗 90mW、工作溫度 范圍-25～+80℃、存儲溫度范圍為-40～+100℃，焊接溫度為260 ℃)紅外發射管與 封閉頭應配套使用，否則會影響靈敏度; 2、紅外接收頭：在低濕度環境下存放和使用;請注意 保護紅外接收頭接收面， 污染或磨損會影響接收，請勿觸摸表面;不要洗這個; 污染氣體在 體內或海(鹽)環境中儲存和使用;沒有任何外部壓力，并影響。
以上就是關于紅外發射管電能轉化為近紅外光的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外線led的知識資訊，可以前往官網的客服進行咨詢。
