紅外發射管是一種電子設備，它發出光以感知周圍的某些物體。紅外發射管可以測量物體的熱量并檢測運動。通常，在紅外光譜中，所有物體都會輻射某種形式的熱輻射。這些類型的輻射是我們的眼睛看不見的，但紅外發射管可以檢測到這些輻射。發射器只是一個 IR LED (發光二極管)，探測器只是一個 IR 光電二極管。光電二極管對 IR LED 發出的相同波長的紅外光敏感。當紅外光照射到光電二極管上時，電阻和輸出電壓將與接收到的紅外光的強度成比例地變化。典型的紅外探測系統有五個基本元件：紅外源、傳輸介質、光學元件、紅外探測器或接收器以及信號處理。用作紅外光源的特定波長的紅外激光器和紅外 LED。用于紅外傳輸?shù)娜N主要介質是真空、大氣和光纖。光學元件用于聚焦紅外輻射或限制光譜響應。
紅外發射管一、組成部分
有兩種類型的紅外傳感器可用，它們是：主動紅外傳感器、被動紅外傳感器、主動紅外傳感器，主動紅外發射管由紅外源和紅外探測器兩部分組成。紅外源包括LED或紅外激光二極管。紅外發射管包括光電二極管或光電晶體管。紅外光源發出的能量被物體反射后落在紅外探測器上。
紅外發射管二、熱源
被動紅外發射管基本上是紅外探測器。被動紅外傳感器不使用任何紅外源和探測器。它們有兩種類型：量子型和熱型。熱紅外傳感器使用紅外能量作為熱源。熱電偶、熱釋電探測器和輻射熱測量計是熱紅外探測器的常見類型。量子型紅外傳感器提供更高的檢測性能。它比熱式紅外探測器更快。量子型探測器的光靈敏度取決于波長。
紅外發射管三、工作原理

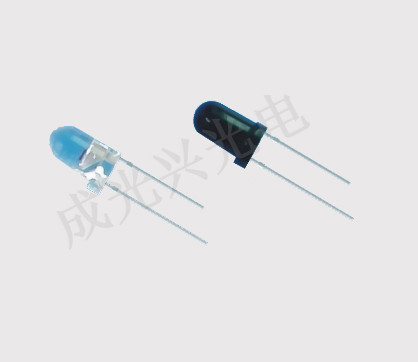

根據波長、輸出功率和響應時間的不同，紅外發射管有不同類型。紅外傳感器由紅外 LED 和紅外光電二極管組成，它們統稱為光電耦合器或光耦合器。紅外發射器或紅外 LED：紅外發射管是一種發光二極管 (LED)，可發射稱為 IR LED 的紅外輻射。盡管紅外 LED 看起來像普通 LED，但它發出的輻射是人眼看不見的。
紅外發射管四、光電二極管

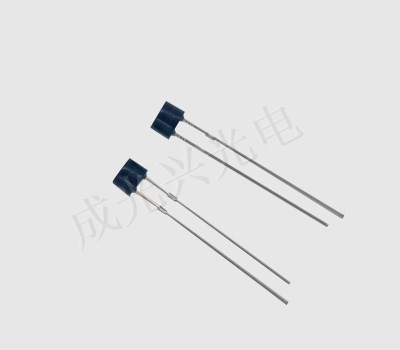

紅外發射管或紅外傳感器檢測來自紅外發射器的輻射。紅外接收器采用光電二極管和光電晶體管的形式。紅外光電二極管與普通光電二極管不同，因為它們僅檢測紅外輻射。下圖顯示了紅外接收器或光電二極管的圖片，根據波長、電壓、封裝等不同，存在不同類型的紅外接收器。當用于紅外發射器-接收器組合時，接收器的波長應與發射器的波長匹配。發射器是紅外 LED，檢測器是紅外光電二極管。紅外光電二極管對紅外 LED 發出的紅外光敏感。光電二極管的電阻和輸出電壓與接收到的紅外光成比例地變化。這就是紅外傳感器的基本工作原理。當紅外發射器發射輻射時，它到達物體，并且一些輻射反射回紅外發射管。根據紅外接收器的接收強度，定義傳感器的輸出。
紅外發射管五、工作原理
被動紅外傳感器不會向太空輻射能量。它接收人體發出的紅外輻射而發出警報。任何有溫度的物體都在不斷地向外界輻射紅外線。人體表面溫度在36°C-27°C之間，其輻射能量大部分集中在8um-12um的波長范圍內。被動紅外報警器分為紅外探測器(紅外探頭)和報警控制部分。應用最廣泛的紅外探測器是熱釋電探測器。它用作將人體紅外輻射轉化為電能的傳感器。如果人體的紅外輻射直接照射在探測器上，當然會引起溫度變化從而輸出信號。但在做這一切的同時，檢測距離也不會變遠。為了延長探測器的探測距離，必須增加光學系統來收集紅外輻射。通常，塑料光學反射系統或塑料菲涅爾透鏡用作紅外輻射的聚焦系統。在檢測區域，探測器的鏡頭接收人體透過衣服的紅外輻射能量并聚焦在熱釋電傳感器上。當人體在這種監視模式下移動時，會依次進入某個視場，然后走出該視場。熱釋電傳感器一會兒看到移動的人體，一會兒就看不到了，所以人體的紅外輻射不斷改變熱釋電材料的溫度。從而輸出相應的信號，即報警信號。
以上就是關于紅外發射管基本元件解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外對管的知識資訊，可以前往官網的客服進行咨詢。
