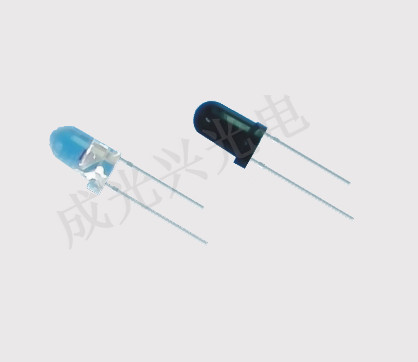

人們習慣性地將紅外發射管和紅外接收管稱為紅外對。紅外對管的外觀與普通圓形發光二極管相似。對于初次接觸紅外探測器的人來說，很難區分發射管和接收管。用萬用表測量500或其他型號指針式萬用表的Rxlk電阻偏轉，測量紅外對管的極間電阻，以區分紅外對管。標準一：在紅外探頭末端不受光照射的情況下，互換探頭測量，發射管正向電阻低，反向電阻高。當黑表筆接正極(長針)時，發射管電阻較低(1k-20k)。接收管具有較高的正向和反向電阻。
紅外發射管一、工作狀態
在被測管對上串聯一個發光二極管和一個電阻，如圖2所示。圖中電阻起到限流作用，阻值范圍為220歐姆到510歐姆。采用LED發光二極管來顯示被測紅外管的工作狀態。用遙控器(電視遙控器等)對著被測燈管按下遙控器任意按鈕。當LED亮時，被測管為紅外接收管。如果不亮，則是紅外線發射管。測量發射電路上紅外發光二極管的工作電壓和電流，可以很容易地判斷其工作情況。測量管道兩端的工作電壓時，靜態時(即無按鈕按下時)通常為零，而動態時(即按下某個按鈕時)會跳至較小的電壓值。由于遙控系統的編碼方式、驅動電路的構造以及工作電源電壓的差異，電壓值通常在0.07～0.4V之間，探頭也應有輕微顫動。使用數字萬用表進行測量時，其測量值一般會高于指針式萬用表測量的值，通常在0.1～0.8V之間。
紅外發射管二、紅外光
如果表針靜態時抖動，動態時不抖動，靜態和動態時均抖動，靜態和動態時均不抖動，并且動態電壓和靜態電壓沒有顯著差異，則可以斷定紅外光是紅外光。 - 發光二極管工作異常。如果驅動放大電路正常，則多是紅外發光二極管損壞。紅外發光二極管應保持清潔和良好狀態，特別是前端的球形發射區域，不應含有污垢等污染物或因摩擦而損壞。否則，管芯發出的紅外光會發生反射和散射，直接影響紅外光的傳播。輕的可能會降低遙控器的靈活性，減少控制間隔，重的可能會導致誤操作，導致遙控失靈。
紅外發射管三、限流電阻
紅外發光二極管在工作過程中，各項參數不得超過極限值。因此，在更換和選擇時，應注意原管道的型號和參數，不能隨意更改。另外，紅外發光二極管的限流電阻不宜隨意改變。由于紅外光的波長范圍較寬，紅外發光二極管必須與紅外接收二極管配對使用，否則會影響遙控的靈活性，甚至造成失控。因此，在選擇替代品時，重要的是要注意發射的紅外光信號的波長參數。紅外發光二極管封裝材料的硬度較低，耐高溫性能較差。為防止損壞，白天焊點應遠離引腳根部，焊接溫度不宜過高，焊接時間不宜過長。最好用金屬鑷子夾住引腳根部，以輔助散熱。引腳彎曲開關的整形應在焊接前完成，焊接過程中管子和引腳均不應受力。
紅外發射管四、折射率
雖然主要是根據透射率將材料分類為紅外材料或可見材料，但另一個重要屬性是折射率 $ \small{ \left( n_d \right) } $。折射率是真空中的光速與給定材料內的光速之比。它是一種量化光從低折射率介質進入高折射率介質時“減速”效果的方法。它還表示傾斜遇到表面時折射的光量，隨著 $ \small{n_d} $ 的增加，折射的光量會增加(圖 3)。(nd)(??)。折射率是真空中的光速與給定材料內的光速之比。它是一種量化光從低折射率介質進入高折射率介質時“減速”效果的方法。它還表示傾斜遇到表面時折射的光量，其中更多的光被折射為nd?? 增加(圖 3)。
紅外發射管五、使用正確材料的重要性
由于紅外光的波長比可見光更長，因此當通過相同的光學介質傳播時，這兩個區域的行為不同。有些材料可用于紅外或可見光應用，最著名的是熔融石英、BK7 和藍寶石;然而，可以通過使用更適合當前任務的材料來優化光學系統的性能。要理解這個概念，請考慮透射率、折射率、色散和梯度指數。有關規格和屬性的更深入信息，請查看光學玻璃。
紅外發射管六、傳播
定義任何材料的最重要屬性是透射率。透射率是吞吐量的度量，以入射光的百分比給出。紅外材料通常在可見光下不透明，而可見光材料在紅外下通常不透明;換句話說，它們在這些波長區域的透射率幾乎為 0%。例如，考慮硅，它傳輸紅外線但不傳輸可見光(圖 2)。如何選擇正確的材料：選擇正確的紅外材料時，需要考慮三個簡單的要點。雖然選擇過程更容易，因為與可見光相比，用于紅外的材料的實際選擇要少得多，但由于制造和材料成本，這些材料也往往更昂貴。
以上就是關于紅外發射管工作電壓解答的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外對管的知識資訊，可以前往官網的客服進行咨詢。
