日期：2024-03-11

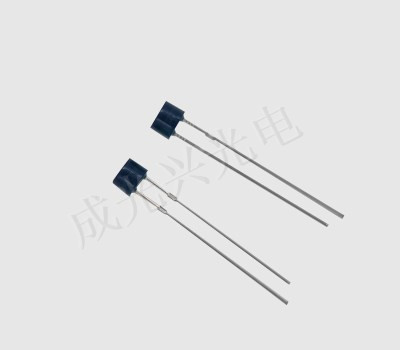

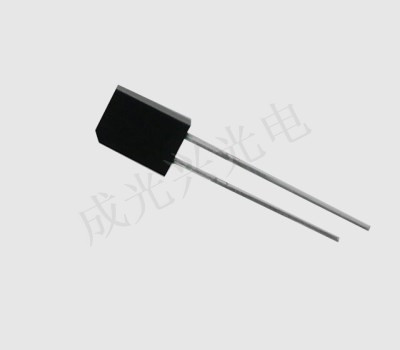

紅外發射管也稱為紅外發射二極管，屬于二極管范疇。它是一種能直接將電能轉化為近紅外光(不可見光)并輻射出去的發光器件。主要應用于各種光電開關和遙控發射電路。紅外發射管的結構和原理與普通發光二極管類似，只是所用的半導體材料不同。紅外發光二極管通常采用砷化鎵(GaAs)、砷化鋁鎵(GaAlAs)等材料，并采用全透明或淺藍、黑色樹脂封裝。這些發射器經過精確定制，以滿足您的應用和產品的需求，并持續優化您的生產流程。通過有針對性地使用適當的紅外發射器，我們成功地加速了工業干燥過程和工作流程，降低了能源消耗，提高了產品質量。
紅外發射管一、判別帶電實驗的方法
在被測管對上串聯一個發光二極管和一個電阻，如圖2所示。圖中電阻起到限流作用，阻值范圍為220歐姆到510歐姆。采用LED發光二極管來顯示被測紅外管的工作狀態。用遙控器(電視遙控器等)對著被測燈管按下遙控器任意按鈕。當LED亮時，被測管為紅外接收管。如果不亮，則是紅外線發射管。測量發射電路上紅外發光二極管的工作電壓和電流，可以很容易地判斷其工作情況。測量管道兩端的工作電壓時，靜態時(即無按鈕按下時)通常為零，而動態時(即按下某個按鈕時)會跳至較小的電壓值。由于遙控系統的編碼方式、驅動電路的構造以及工作電源電壓的差異，電壓值通常在0.07～0.4V之間，探頭也應有輕微顫動。使用數字萬用表進行測量時，其測量值一般會高于指針式萬用表測量的值，通常在0.1～0.8V之間。
紅外發射管二、紅外光
如果表針靜態時抖動，動態時不抖動，靜態和動態時均抖動，靜態和動態時均不抖動，并且動態電壓和靜態電壓沒有顯著差異，則可以斷定紅外光是紅外光。 - 發光二極管工作異常。如果驅動放大電路正常，則多是紅外發光二極管損壞。紅外發光二極管應保持清潔和良好狀態，特別是前端的球形發射區域，不應含有污垢等污染物或因摩擦而損壞。否則，管芯發出的紅外光會發生反射和散射，直接影響紅外光的傳播。輕的可能會降低遙控器的靈活性，減少控制間隔，重的可能會導致誤操作，導致遙控失靈。
紅外發射管三、工作過程
紅外發光二極管在工作過程中，各項參數不得超過極限值。因此，在更換和選擇時，應注意原管道的型號和參數，不能隨意更改。另外，紅外發光二極管的限流電阻不宜隨意改變。由于紅外光的波長范圍較寬，紅外發光二極管必須與紅外接收二極管配對使用，否則會影響遙控的靈活性，甚至造成失控。因此，在選擇替代品時，重要的是要注意發射的紅外光信號的波長參數。紅外發光二極管封裝材料的硬度較低，耐高溫性能較差。為防止損壞，白天焊點應遠離引腳根部，焊接溫度不宜過高，焊接時間不宜過長。最好用金屬鑷子夾住引腳根部，以輔助散熱。引腳彎曲開關的整形應在焊接前完成，焊接過程中管子和引腳均不應受力。
紅外發射管四、電源實驗方法確定
僅使用發光二極管和電阻與被測管對串聯，如圖2所示。圖中，電阻充當限流電阻，阻值220歐姆-510歐姆。采用LED發光二極管，直觀顯示被測紅外發射管的工作狀態。用遙控器(電視遙控器等)按下被測管上的遙控按鈕。當LED亮時，待測管子為紅外接收管。如果不亮，則是紅外線發射管。紅外發射管工作電壓和工作電流測試可以繁瑣地判斷工作的好壞。測量管子兩端工作電壓時，靜態時(即無按鈕按下時)通常為零，動態時(即按下按鈕時)會跳變由于遠程控制系統的編碼，電壓值會變小。其方式、驅動電路的結構、工作電源電壓都不同。電壓值通常在0.07～0.4V之間，應輕輕敲擊表筆。用數字萬用表測量時，測量值一般會高于指針萬用表測量的值，通常在0.1～0.8V之間。如果靜針不靜、動不晃動、靜動在靜下、靜動不動、動電壓與靜電壓沒有明顯差異等，就可以結論是紅外發光二極管工作不正常，如果驅動放大電路正常，則多半是紅外發射管損壞。
紅外發射管五、信號傳播
紅外線發射管應保持清潔、完好。特別是前端的球形發射不應沾染污垢或污垢，并且不應因摩擦而損壞。否則，管內發出的紅外光會發生反射和散射現象，直接影響紅外光的傳播。較輕的可能會降低遙控器的靈活性，減少控制間隔，較重的可能會導致故障，導致遙控器失靈。紅外發射管在工作過程中不得超過極限值。因此，改變選型時應注意原管的型號和參數，不能隨意改變。另外，紅外發光二極管的限流電阻不能改變。由于紅外光的波長范圍相當寬，所以紅外發射管必須與紅外接收二極管配對，否則會影響遙控器的靈活性，導致控制失控。因此，在更換選型時，需要注意其輻射的紅外光信號的波長參數。紅外發射管封裝硬度較低，耐高溫性能較差。為防止損壞，焊點應遠離引線根部，焊接溫度不宜過高，焊接時間不宜過長。最好使用金屬。鑷子夾住引腳根部以幫助散熱。引線彎曲開關的整形應在焊接前完成，焊接時管子和引腳不應受力。
以上就是關于紅外發射管信號波長參數講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外發射管以及紅外接收頭的知識資訊，可以前往官網的客服進行咨詢。
