光敏二極管又稱光伏二極管，是一種光檢測器，根據使用方式不同，可將光轉換為電流或電壓信號。其核心常采用具有光敏特性的 PN 結，這種結對光的變化非常敏感，具有單向導電性，當光強度變化時，其電特性也會發生變化，因此可以利用光的強度來改變電路中的電流。光電二極管是一種能將光信號轉變為電信號的半導體器件，二極管的核心部分也是PN結。它和一般的二極管相比，結構上的區別在于，PN結面積做得盡可能大，以利于接收入射光，電極面積保持盡可能小并且PN結的結深很淺，一般小于1微米。光敏二極管工作在反向電壓下，當沒有光照時，反向電流很小(一般小于0.1微安)，稱為暗電流。
光敏二極管一、光電流
當有光照時，攜帶能量的光子進入PN結，把能量傳遞給共價鍵上束縛的電子，使部分電子脫離共價鍵，從而產生稱為光生載流子的電子空穴對。它們在反向電壓作用下參與漂移運動，使反向電流明顯增大，光照強度越大，反向電流也越大。這種性質叫“光電導性”。光電二極管在正常光照下產生的電流叫光電流。如果在外電路上接上一個負載，就會從負載上得到一個電信號，這個信號隨著光照而變化。
光敏二極管二、有哪些特性
光敏二極管有五種特性：光譜特性、伏安特性、光特性、溫度特性和頻率響應特性。光電二極管與普通二極管類似，都能對電流進行放大，不同之處在于它的集電極電流除受基極電路和電流控制外，還受光輻射的控制。一般情況下，基極不引出，但在某些情況下，也有引出基極的，引出的基極起溫度補償和附加控制的作用。當具有光敏特性的PN結受到光輻射時，就會形成光電流，由此產生的光生電流從基極進入發射極，進而在集電極電路中給出放大的信號電流。不同材料制成的光敏二極管，其光譜特性有所不同。
光敏二極管三、如何工作?

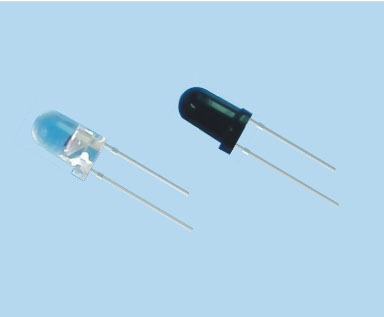

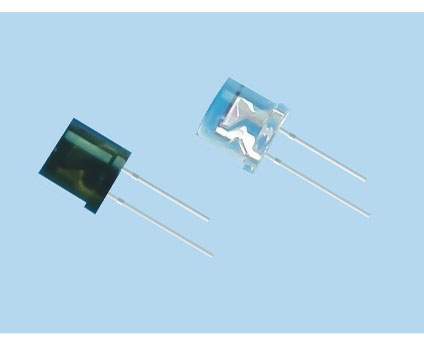

光敏二極管是一種將光信號轉換為電信號的半導體器件，其核心也是一個PN結，其結構與一般二極管不同之處在于，PN結面積盡量大，以利于入射光的接收，電極面積盡量小，PN結結深很淺，一般小于1μm。光電二極管在反向電壓下工作，無光照時反向電流很小(一般小于0.1微安)，稱為暗電流。有光照時，攜帶能量的光子進入PN結，將能量傳遞給共價鍵上束縛的電子，使部分電子脫離共價鍵，從而產生電子空穴對，稱為光生載流子。它們在反向電壓作用下參與漂移運動，使反向電流明顯增大，光照強度越大，反向電流也越大。這種性質叫“光電導性”。光電二極管在正常光照下產生的電流叫光電流。如果在外電路上接上負載，就從負載上得到一個電信號，這個電信號隨著光照而變化。光電二極管是電子電路中廣泛使用的感光器件。光電二極管和普通二極管一樣都有一個PN結，不同的是光敏二極管的外殼上有一個透明窗口，用于接收光照射進行光電轉換，在電路圖中的文字符號通常為VD。
光敏二極管四、有哪些應用?
PN 結光電二極管的用途與光敏電阻、光電耦合器和光電倍增管等設備中的其他類型光電探測器相同。它們可以根據接收到的光照輸出模擬電信號(例如在測量儀器中)，或在數字電路中在不同狀態之間切換(例如控制開關、數字信號處理)。光電二極管還用于消費電子產品，例如 CD 播放器、煙霧探測器以及用于控制電視和空調的紅外遙控設備。對于許多應用，可以使用光電二極管或其他光電導材料。它們都可用于測量光，并且經常用于相機的光度計、路燈亮度的自動調節等。
光敏二極管五、線性度
所有類型的光傳感器均可用于檢測突發光或檢測同一電路系統內的發光。光敏二極管通常與發光裝置(通常是發光二極管)組合以形成通常稱為光耦合元件的模塊。這樣就可以通過分析接收到的光來分析外部機械部件(例如光斬波器)的運動。光電二極管的另一個作用是充當模擬電路和數字電路之間的中介，以便可以使用光信號將兩個部分耦合，從而提高電路的安全性。在科學研究和工業中，光敏二極管通常用于精確測量光強度，因為它們比其他光電導材料具有更好的線性度。光敏二極管還廣泛用于醫療應用，例如 X 射線計算機斷層掃描和脈搏檢測器。PIN 結光電二極管通常不用于測量極低的光強度。如果在低光條件下需要高靈敏度探測器，雪崩光電二極管、光電耦合元件或光電倍增管會很有用，例如在天文學、光譜學、夜視設備、激光測距儀和其他應用中。
光敏二極管六、不同的功能
光敏電阻是利用半導體材料與其他材料結合實現電阻變化功能的電阻器，而光電二極管是利用半導體材料實現開關功能的二極管。材質不同：雖然有時兩者采用相同的材料如硅、砷化鎵，但光敏電阻的材料范圍比光電二極管更廣。不同的參數
光敏電阻的標稱阻值、使用環境溫度(最高工作溫度)、測量功率、額定功率、標稱電壓(最高工作電壓)、工作電流、溫度系數、材料常數、時間常數等，光電二極管的標稱工作電壓、暗電流、光電流、光電靈敏度、響應時間、結電容、正向壓降等。結構不同：光敏電阻，只需要兩個電極就行了，而光敏二極管，兩個電極之間要求形成一個PN結，為了增大導通電流，其中一個電極的面積都設計得很大，另一個比較小。
