日期：2024-06-11

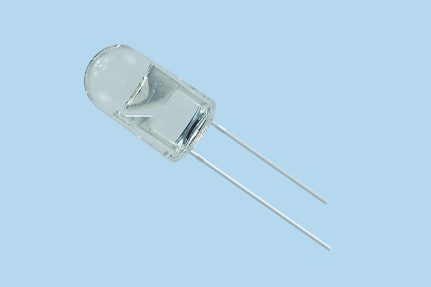

光敏二極管是一種具有 PN 結的半導體器件，可將光子(或光)轉換為電流。P 層具有大量空穴(正極)，N 層具有大量電子(負極)。光電二極管可以由多種材料制成，包括但不限于硅、鍺和砷化銦鎵。每種材料都利用不同的特性來實現成本效益、更高的靈敏度、波長范圍、低噪音水平甚至響應速度。顯示了典型光電二極管的橫截面。耗盡區是由電子從 N 層擴散到 P 層以及空穴從 P 層擴散到 N 層形成的。這在兩層之間創建了一個不存在自由載流子的區域。這會產生內置電壓，從而在耗盡區上產生電場。這允許電流僅朝一個方向流動(陽極到陰極)。光電二極管可以正向偏置，但產生的電流將朝相反方向流動。這就是為什么大多數光敏二極管都是反向偏置或根本沒有偏置的原因。有些光敏二極管不能正向偏置，否則
會損壞。

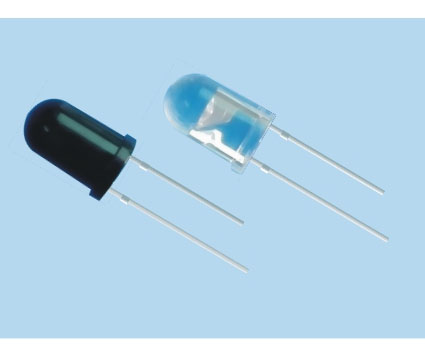

光敏二極管一、釋放電子
如果光子具有足夠的能量，它可以撞擊設備內的原子并釋放出電子。這會產生電子空穴對 (e- 和 h+)，其中空穴對于電子來說僅僅是一個“空空間”。如果光子被 P 層或 N 層吸收，并且電子空穴對距離耗盡區足夠遠(至少一個擴散長度)，則它們將在材料中以熱量的形式重新結合。在耗盡區(或靠近耗盡區)吸收的光子將產生電子空穴對，它們會在電場的作用下移動到相反的兩端。電子將移向陰極上的正電位，而空穴將移向陽極上的負電位。這些移動的電荷載流子在光敏二極管中形成電流(光電流)。圖 1顯示了光電二極管(PN 結)的不同層以及頂部和底部的多個連接點。
光敏二極管二、主要性能規格
在選擇正確的光敏二極管以及是否對光電二極管進行反向偏置時，主要使用四個參數。光敏二極管的響應(速度/時間)由 PN 結的電容決定。它是電荷載流子穿過 PN 結所需的時間。這直接受到耗盡區寬度的影響。響應度是入射光產生的光電流與入射光功率的比率。這通常以 A/W(電流除以功率)為單位表示。光敏二極管的典型響應度曲線將顯示 A/W 與波長的關系。這稱為量子效率。暗電流是沒有入射光時光電二極管中的電流。這可能是光電二極管系統中的主要噪聲源之一。背景輻射產生的光電流也可以包括在此測量中。光敏二極管通常被放置在一個不允許任何光線照射到光電二極管的外殼中以測量暗電流。由于光敏二極管產生的電流可能非常小，因此暗電流水平可能會掩蓋低光照水平下入射光產生的電流。暗電流隨溫度而增加。如果沒有偏置，暗電流可能會非常低。理想的光電二極管沒有暗電流。
光敏二極管三、反向電壓
擊穿電壓是漏電流或暗電流呈指數增加之前可以施加到光電二極管的最大反向電壓。光敏二極管應在施加的最大反向偏壓以下運行，否則可能會損壞光電二極管。擊穿電壓隨溫度升高而降低。其他重要參數包括材料、光電二極管和有效面積的大小以及成本。在為您的研究或應用瀏覽光電二極管時，需要仔細考慮。由不同材料(硅、鍺、銦鎵砷磷化物或銦鎵砷)制成的光敏二極管具有不同的靈敏度以及不同的速度和暗電流。例如，硅對波長在 ~400 到 1000 nm 之間提供靈敏度。但是，它在較高波長(~900 nm)下具有最高靈敏度。另一方面，鍺對波長在 ~800 到 1600 nm 之間(峰值 ~1400 nm)提供靈敏度。在尋找合適的光電二極管以整合到您的激光二極管系統中時，光電二極管的材料至關重要。

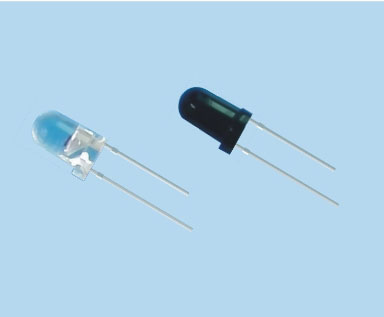

光敏二極管四、類型
PN 結這是最基本的光敏二極管。前面已經回顧了 PN 結光敏二極管工作原理的物理原理。PIN 和 APD 光敏二極管是 PN 結的變體。耗盡區包含少量自由電荷載流子，并且可以通過添加電壓偏置來控制耗盡區的寬度。根據 P 和 N 摻雜材料，通過光電二極管的電流只能沿一個方向流動。如果反向偏置，則在沒有入射光產生光電流的情況下，電流不會流過光電二極管。
光敏二極管五、高電阻性
PIN 光敏二極管與 PN 結類似，但有一個主要區別。它不是將 P 層和 N 層放在一起以形成耗盡區，而是在兩個摻雜層之間放置一個本征層。該層如圖2所示。該本征層具有高電阻性，可增加光電二極管中的電場強度。由于耗盡區大大增加，因此增加本征層有很多好處。結電容減小，因此光電二極管的速度增加。增加的層數還允許更大的光子到電子空穴的轉換量和更高的量子效率。
以上就是關于光敏二極管基礎知識及技術講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于光敏二極管以及紅外線led的知識資訊，可以前往官網的客服進行咨詢。
