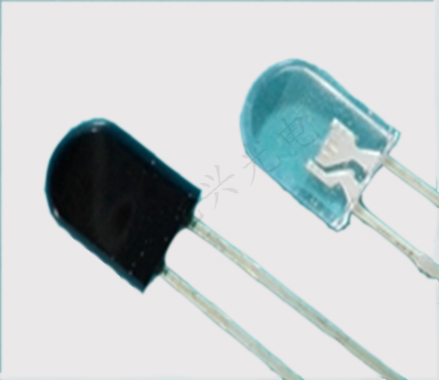

人們習慣將紅外發射管和紅外接收管稱為紅外對管，紅外對管的形狀類似于普通圓形發光二極管的形狀。 初接觸紅外對管者，難以區分發射管和接收管。 本文介紹了三種簡單的識別方法。
一、根據內部結構識別
紅外發射管芯是中間凹陷的，類似于聚光器的形狀。 紅外接收管的管芯中間的平臺上有紅外感光電極。 紅外對管的兩個引腳長1個，短1個，長引腳為正極，與普通發光管相同。
二、用三用表測量識別
500型或其他型號指針式三用表的1KΩ電氣阻擋可用于測量紅外對管的極間電阻，以區分紅外對管。
1、在紅外對管末端不受光線照射的條件下調換表筆測量，發射管的正向電阻小，反向電阻大，且黑色表筆連接到正極 （長引腳）時，電阻小的（1KΩ至20KΩ）是發射管。 正負電阻都很大的是接收管。
2、當黑色表筆連接到負極（短引腳）時電阻大的是發射管，電阻小并且三用表的指針隨著光線的強弱變化時，指針擺動的是接收管。
注意：
（1）黑色表筆連接到正極，紅色表筆連接到負極時測量正向電阻。
（2）電阻大是指三用表的指針基本不移動。
三、通電測試方法識別
用發光二極管和電阻與被測試的對管串聯，電阻起限流作用，阻值取220Ω至510Ω。 LED發光二極管用于顯示被測紅外對管的工作狀態。 用遙控器（電視機遙控器等）對著被測的紅外對管按下遙控器的任意鍵LED亮，被測的是紅外接收管，不亮則是紅外發射管。
