關于紅外接收頭，你是知之甚少，還是一無所知，還是無所不知呢？不管如何，了解這種器件是紅外研究人員的必備功課。下面，成光興小編來帶大家認識一下這種器件。

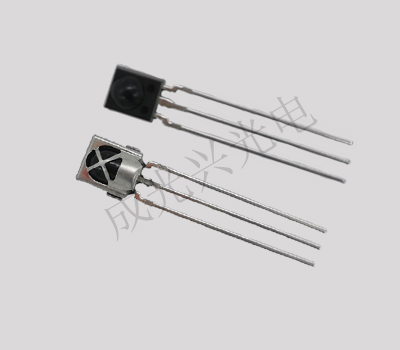

紅外接收頭是接收紅外線的器件。紅外接收頭，簡稱接收頭，也可以稱為紅外接收器，紅外接收管，紅外接收模塊，遠程接收頭，也可以在紅外后面加一個“線”字，例如紅外線接收頭。簡稱IRM。
外觀：按外觀可分為兩類：鼻梁型，圓球型（圓點）。鼻梁型可分為大鼻梁型，標準鼻梁和小鼻梁。此外，還有其他特殊功能，例如超薄，迷你，草帽型，貼片型，帶線接收頭。
分類：除外觀分類外，還可以按包裝分類，因此更準確。目前，市場上可買到的紅外接收頭從包裝上可分為兩類：壓膜型和灌膠型。
組成：紅外接收頭由4部分組成：光電二極管（PD），芯片（IC），支架和膠體（顏料，環氧樹脂）。
工作原理：紅外接收頭一般可以接收850?1100nm波段的紅外光，其中940nm為主要接收器（因此，940發射管是支撐紅外發射管比較好的選擇）。PD將發射紅外線發射管發出的光信號轉換為微弱的電信號，該信號通過內部放大器放大IC，然后通過自動增益控制，帶通濾波，解調，波形整形后還原為遠程發射出來原始代碼，通過接收引腳上的輸出腳輸入到電器上的編碼識別電路。
關于紅外接收頭，成光興小編就分享到這里了。
