日期：2021-06-26
很多人容易把紅外線接收頭與紅外線接收器混淆，當成一樣的東西。畢竟從名字上看，這兩個就很像。其實這兩還是有區別的，最大的不同就是前者三個腳，后者兩個腳，外型也可以從圖片上看的出來不一樣。
從里面構造來看，也都不一樣，先說紅外接收頭。

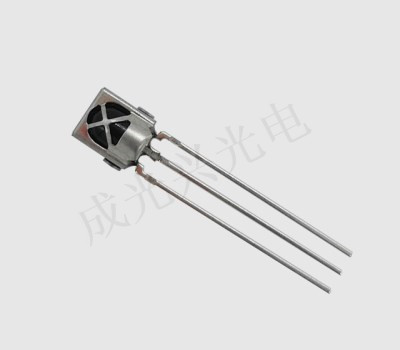

紅外接收頭
里面電路包括紅外監測LED，放大器，削波器，帶通濾波器，積分電路，比較器等。
紅外監測LED探查到紅外信號后，發送信號到放大器和削波器，削波器把脈沖大小控制在適合大小，而不管紅外發射器和接收器的距離長短。
交流信號進入帶通濾波器，帶通濾波器可以通過30khz到60khz的負載波，從解調電路和積分電路到比較器，比較器輸出高低電平，恢復成發射點的信號波形。
小心輸出的高低電平和發射點是相反的，這樣是為了加大接收的靈敏度。
紅外接收管
則是紅外檢測LED，只能監測到紅外信號，不能擴張信號和后續的處理。
所以使用紅外接收管時，自己需要設計放大電路。
當然各都有各的優點，紅外接收頭是一體化集成電路，所以在使用過程中減少電路設計的麻煩和成本，而且體積小方便使用。雖然紅外接收管沒有集成電路，但也有其優點，就是可以根據自己的需要設計適合自己的電路。
