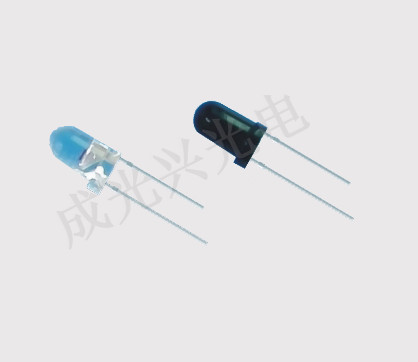

許多遙控設計工程師在設計時不太清楚紅外發射管的電性參數,因此在設計過程中按照一般的發光二極管(LED)的使用方法進行設計是錯誤的。
一般的發光二極管(LED)由直流20mA驅動,20mA下的工作電壓一般為2.1V左右,藍白光電壓高,大概為3V左右的發光二極管與發光管使用的材質不同,驅動電流和電壓完全不同。
一般的發光二極管(LED)由直流20mA驅動,20mA下的工作電壓一般為2.1V左右,藍白光電壓高,大概為3V左右的發光二極管與發光管使用的材質不同,驅動電流和電壓完全不同。
940nm發射管在出廠測試時一般給予直流50mA,對應的Vf(電壓)約為1.3V,一般給予直流驅動不得超過100mA,但遙控器的設計是發送脈沖的方式,一些過激的設計制造商為了節約成本,直接節約圖上的限流電阻,在發射管上加入的電流瞬間達到800mA。
一般普通國產芯片加工的發射管,最大承受電流的只有4~500mA,所有遙控器設計時最好加上限流電阻。一般來說,2歐元即可(發射管一般在300mA下Vf約為1.7V,加上三極管的壓力下降0.7V,2電池3V下正好滿足2歐元電阻),在300mA條件下國產芯片的發射管幾乎達到峰值的發射功率。
