日期：2021-09-17

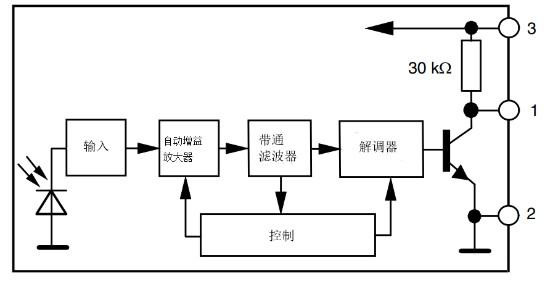

如圖所示，LED紅外接收頭的內部結構框圖，內部集成了自動增益放大器、帶過濾器、解調器等電路，也包括限幅電路、比較器、積分器等，因此小接收頭實際上內部集成了很多電路。
紅外線接收頭的應用原理圖，由于接收頭容易受到外部信號的干擾，特別是紅外線光，在LED紅外線接收頭的供電兩端加上過濾電容器，即VCC和GND之間連接電解電容器和瓷片電容器，容量大小可以根據制造商提供的數據設計。
SFH與RPM是一種特殊的紅外接收電路，它將紅外接收管與放大電路集成在一體，體積小（大小與一只中功率三極管相當），密封性好，靈敏度高，并且價格低廉，市場售價只有幾元錢。只有三個腳，分別是電源正極、電源負極和信號輸出端，其工作電壓在5V左右。連接電源是完整的紅外放大器，使用方便。
其主要功能是擴大、選擇頻率、調整幾個部分，輸入信號需要調整的信號。通過其接收放大和解調，在輸出端直接輸出原始信號。從而使電路達到最簡化！靈敏度和抗干擾性都非常好，可以說是一個接收紅外信號的理想裝置。
LED紅外接收頭通常由紅外接收二極管與放大電路組成，放大電路通常又由一個集成塊及若干電阻電容等元件組成，并且需要封裝在一個金屬屏蔽盒里，因而電路比較復雜，體積卻很小，還不及一個7805體積大！
