紅外發射管和接收器電路2017 年 4 月 13 日由 阿努沙紅外(IR)通信是一種非常常見的無線通信技術。紅外通信是一種易于使用且價格低廉的無線通信。紅外通信通常包括紅外發射器和接收器。紅外 (IR) 通信最常見的用途是遠程控制不同的設備，如電視。電視的手持遙控器由紅外線發射器和紅外線接收器組成。一些嵌入式項目還包括紅外發射器和接收器模塊，它們可用作接近傳感器或距離測量傳感器。
紅外一、接收功能
在這個項目中，我們展示了使用 555 定時器的簡單紅外發射器和接收器的功能。該項目的目的是解釋紅外 (IR) 通信如何在簡單硬件的幫助下工作。對于這個項目，我們使用 TSOP 1738 IR 接收器來接收紅外信號和一個簡單的 IR LED 來傳輸紅外信號。電路圖、組件和工作將在后續章節中進行解釋。
紅外二、組件說明
TSOP 1738 紅外接收器，SOP 1738 是用于 IR(紅外線)遙控器的 IR 接收器。它由單個封裝中的光電檢測器、增益控制、帶通濾波器、解調器和前置放大器組成。TSOP17XX 系列紅外接收器適用于所有類型的傳輸代碼，支持不同的調制技術，如 RC6、RC5、NEC、Sony 等。TSOP 1738 尤其支持 38 KHz 的載波頻率，該紅外接收器的輸出可以直接連接到微控制器或微處理器。TSOP 1738 具有三個引腳，即 GND、VS 和 OUT。下圖顯示了 TSOP 1738 的引腳輸出。

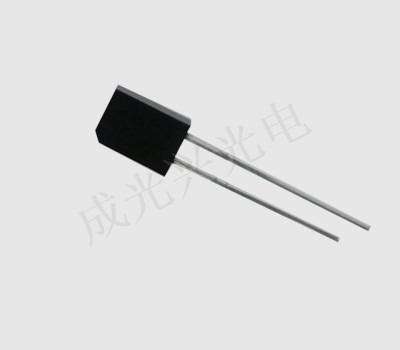

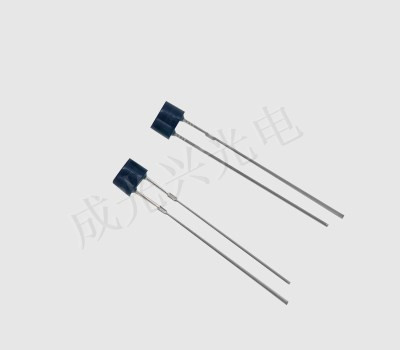

紅外三、IR LED(紅外線發射器)

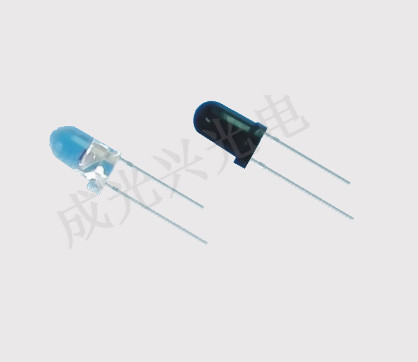

IR LED 是一種特殊類型的 LED，可發出電磁光譜的紅外線。紅外線的波長大于可見光的波長，因此人眼是看不見的。典型的 IR LED 發出波長范圍為 740 – 760 nm 的紅外線。紅外線的來源有很多，比如太陽、燈泡、所有熱的物品甚至人體。所以，為了防止干擾和誤觸發，我們會對紅外光進行調制。調制信號只能由適當的紅外接收器解調。
紅外四、電路設計
這里解釋了紅外發射器和接收器電路的設計。如前所述，我們需要調制 IR LED 發出的紅外光。由于本項目中使用的紅外接收器是 TSOP 1738，我們需要調制近 38 KHz 的紅外信號。為此，我們在非穩態多諧振蕩器模式下使用了一個簡單的 555 定時器 IC 。在這種模式下，555 IC 將作為一個自由運行的振蕩器工作，并產生一個大約 38 KHz 的方波。555 IC 的輸出通過按鈕連接到 IR LED。來到紅外接收器電路，TSOP 1738 的輸出為低電平有效，即通常輸出保持高電平，當它檢測到紅外光時，輸出變為低電平。因此，我們使用 PNP 晶體管在紅外接收器檢測到紅外信號時點亮 LED。
紅外五、項目運作
這里解釋了一個簡單的項目，它演示了使用 IR 發射器和接收器的紅外 (IR) 通信原理。該項目的工作如下。如前所述，電路分為紅外發射器和紅外接收器電路。IR 發射器(即 IR LED)發出的紅外線必須由 IR 接收器(即 TSOP 1738)檢測。在發射器部分，555 定時器設計為在非穩態模式下運行。因此，它產生一個連續脈沖，脈沖頻率為 38 KHz。當我們按下觸覺開關時，IR LED 與 555 定時器輸出之間的連接關閉，IR LED 以 38 KHz 的頻率發光。
紅外六、優勢點
紅外發射器和接收器對形成一個簡單的電路，可以輕松構建。可用于簡單的遠程控制應用、小數據傳輸等。紅外發射器和接收器對作為一個模塊可用于安全應用、接近傳感器、距離測量應用等。
