日期：2022-12-02
今天我們提出了一個很棒的電路教程，紅外發射器和接收器，我們將詳細討論。通常，用于遠程控制任何電子設備的紅外發射器和接收器意味著距離。然而，電視遙控器、無線電遙控器、立體聲系統遙控器、交流遙控器等是 IR 發射器和接收器設備的最佳示例。然而，電視遙控器包含一個 TSOP1738 作為 IR 接收器，它可以調整 IR 脈沖并將其轉換為電信號。

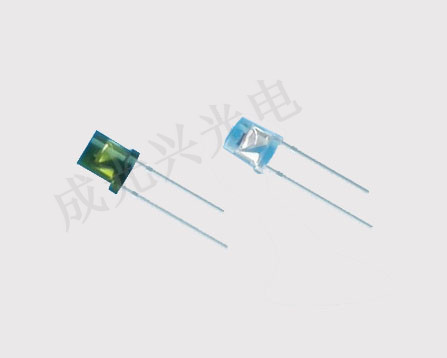

因此，在這個電路中，我們正在構建紅外遙控器及其接收器電路。此外，我們將 IR LED 用作發射器，將 TSOP1738 用作 IR 接收器。
紅外接收頭一、工作說明
這里，在這個電路中，我們使用 TSOP1738 作為信號接收器，這里將詳細討論它的操作。因此，我們必須創建大約 38 kHz 的調制紅外光束。您同樣可以使用任何 TSOP，但您必須產生相應頻率的紅外光束作為 TSOP。此后，為了執行此操作，我們使用 555 定時器 IC。然而，處于非穩態模式的 NE555 定時器 IC 以 38KHz 的頻率波動紅外光束。同時，我們大概知道555定時器IC的振蕩頻率是由電阻R1、R2和電容C1來選擇的。因此，我們使用了 1k R1、20K R2 和 1nF 電容器。同時，這種電路配置通常用于生成大約 38 kHz 的頻率。因此，它傾向于使用這個簡單的公式手動確定：1.44/((R1+2*R2)*C1)。
紅外接收頭二、應用和用途
一般用于遙控操作，它同樣用于數據傳輸，此外，該電路可用于多種安全應，同樣，距離測量設備是該電路中第二常見的設備。它同樣用于接近傳感器，簡單的紅外接收電路圖，但是當紅外光到達光電二極管PD1時。它會導致電流良好地流過二極管。接下來，它使根據信號發射器的頻率變化的電壓信號到晶體管Q1。它與 Q2(BC557) 連接。它們是放大電路形式，增益約為1000倍。
紅外接收頭三、其他組件
電容C2和C3都是高通濾波電路。而二極管 D2 和 D3(1N4148) 則將交流電壓信號轉換為直流電壓。然后，C5 將對電流進行濾波以平滑。最后，輸出電壓驅動晶體管-Q3使繼電器工作。當紅外光從發射器到接收器時，繼電器就可以工作。如果此紅外光束被切斷或遮擋。繼電器將停止工作。本電路適用于防盜報警系統或其他保護等。
紅外接收頭四、簡易遙控測試儀電路
我將向您展示一個簡單的遙控測試儀電路。當遙控器壞了。我們不能使用它。首先，我們應該檢查電池。如果電池好。
遠程電路可能有問題。我們無法用普通工具萬用表檢查它。這個簡單的遙控測試電路可以幫助你。它可以讀取遙控器的紅外光。
紅外接收頭五、工作原理
這包括4個主要工作部分：信號接收和濾波電路、設定波形、分頻器和驅動繼電器電路。接收信號和濾波電路。接收到信號的元件是光電二極管D1，D1兩端的信號將被送到濾波電路，使5KHz頻率只能通過它。其中包括與IC1連接的反饋電路R4、R5和C2。確定電路會導致低頻，該電路的增益等于 1。但 5 kHz 的頻率將具有 1,000 倍的高增益。5Khz 信號將插入雙 DC 到 DC 轉換器，包括 D2、D3、R6、C4。
以上就是關于紅外接收頭是如何轉換電信號的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
