日期：2023-01-03
紅外接收頭在我們的電子產品生活中很常見。它們用于許多實時應用程序，例如打開和關閉地鐵站的大門。甚至在我們的手機中也使用它們來在通話期間關閉顯示屏燈。紅外接收頭是非常流行的傳感器，經常用于電子產品的許多應用中，例如用于遠程控制系統、運動檢測器、 產品計數器、 巡線機器人、警報器等。我們已經在此處介紹了紅外傳感器的完整工作本文：IR 傳感器模塊電路。紅外傳感器主要由一個紅外 LED 和一個光電二極管組成。
紅外接收頭一、返回光線

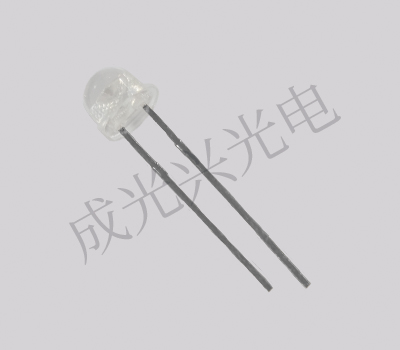

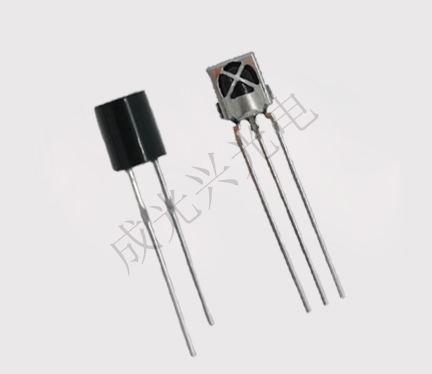

IR 元件有兩種類型的 LED。透明的是發射器，黑色的是接收器。發射器發射紅外線。當紅外光撞擊物體時，它會被阻擋并因此被反射。反射光由接收器接收。接收器感應到返回的光線，并被 IR 元件的控制部分注意到。IR 元件有兩種類型的 LED。透明的是發射器，黑色的是接收器。發射器發射紅外線。當紅外光撞擊物體時，它會被阻擋并因此被反射。反射光由接收器接收。接收器感應到返回的光線，并被 IR 元件的控制部分注意到。然后 IR 讓“是”信號通過。蜂鳴器聽到“是”，并按照它發出“噪音”的命令。有趣，不是嗎?
紅外接收頭二、可以檢測哪些物體?
任何反射光的物體都會激活 IR 并使其通過“YES”信號。但是像這樣的透明物體呢：玻璃、水、塑料、有色水，所有這些物體可能反射也可能不反射紅外光。實際上，這取決于物體的質量或透明度。假設一個玻璃，如果非常純凈并且讓我們通過所有紅外光，則不會被紅外信號檢測到。嘗試身邊各種透明、半透明和不透明的眼鏡。您可以嘗試在 IR 元件前倒一些水，就像制造人工瀑布一樣，看看 IR 有何反應。
紅外接收頭三、發射紅外光
要回答這個問題，請?jiān)诓蛔钃跫t外 LED 的情況下將元件電路檢查到陽光下。發生什么了?蜂鳴器會發出聲音。這意味著即使您沒有阻止它，它也收到了 IR 的“是”?那么接收器從哪里接收到紅外光?嗯?這個太陽 太陽輻射紅外線，是我們最大的能量來源?；鸷透邚?qiáng)度燈泡和燈也是如此。它們確實會發出紅外線接收器檢測到的紅外線并通過“是”，即使沒有物體擋路。
紅外接收頭四、控制設備
甚至您的電視和交流遙控器也使用紅外線。嘗試將遙控器對準紅外 LED 并按下按鈕，它應該會發送“是”信號。為什么我們不做所有這些實驗?我們?yōu)槟鷾?zhǔn)備了實驗觀察表。下載此工作表并用您觀察到的內容填寫詳細信息。當紅外傳感器電路打開時，紅外 LED 開始發射紅外線，紅外線落在光電二極管上，光電二極管兩端產生電位差，打開晶體管 BC547，通過下拉晶體管 BC557 的基極進一步打開晶體管 BC557地面。現在晶體管 BC557 開始導通，電源施加到 555 定時器 IC(在 PIN 8)，從而打開 555 IC。555 定時器 IC 配置為不穩定模式，因此連接到其輸出(PIN 3)的 LED 和蜂鳴器開始以特定頻率閃爍和發出蜂鳴聲。LED 閃爍的頻率可以由 Astable Multvibrator 的給定公式確定：
紅外接收頭五、電路及工作說明
在進入解釋之前，我們應該注意晶體管 Q1 BC547 是一個 NPN 晶體管，當一個小的正電壓施加到它的基極時，它導通或?qū)?。晶體管BC557 是 PNP 晶體管 ，當負電壓(或接地)施加到其基極時，它會導通或?qū)āＴ摷t外探測器的電路如下。
以上就是關于紅外接收頭都有哪些應用領域的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收頭以及紅外發射管的知識資訊，可以前往官網的客服進行咨詢。
