通常用于無線控制電子設備，主要是通過遙控器。電視遙控器和交流遙控器是紅外發射器的最佳示例。電視一般采用 TSOP1738 作為 IR 接收器，它感應調制的 IR 脈沖并將其轉換為電信號。在我們的電路中，我們正在構建紅外遙控器及其接收器。我們使用 IR LED 作為發射器，使用 TSOP1738 作為 IR 接收器。
紅外線led一、工作方式

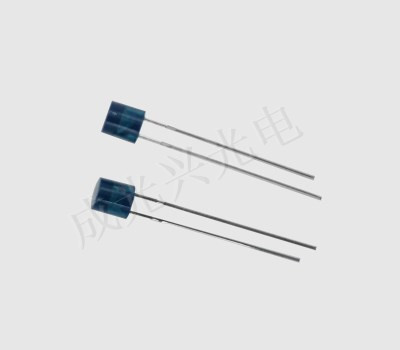

IR LED 發出紅外線，是指它發出紅外線頻率范圍內的光。我們無法通過眼睛看到紅外線，它們是人眼看不見的。紅外線的波長(700nm – 1mm)剛好超出正常的可見光。一切產生熱量的東西都會像我們的人體一樣發出紅外線。紅外線具有與可見光相同的特性，就像它可以像可見光一樣聚焦、反射和偏振。除了發射不可見的紅外光外，IR LED 看起來像普通 LED，也像普通 LED 一樣工作，這意味著它消耗 20mA 電流和 3vots 功率。IR LED 的發光角度約為。20-60 度和范圍約。幾厘米到幾英尺，這取決于紅外發射器的類型和制造商。一些發射器的范圍以公里為單位。
紅外線led二、改變其輸出
TSOP17XX 接收調制的紅外波并改變其輸出。TSOP 可用于許多頻率范圍，如 TSOP1730、TSOP1738、TSOP1740 等。最后兩位數字表示 TSOP 響應的調制紅外射線的頻率(以 Khz 為單位)。例如，當 TSOP1738 接收到調制為 38Khz 的紅外輻射時，它會做出反應。意味著它檢測到以 38Khz 的速率打開和關閉的 IR。TSOP 的輸出低電平有效，意味著它的輸出在沒有紅外時保持高電平，當它檢測到紅外輻射時變為低電平。TSOP 在特定頻率上運行，因此環境中的其他 IR 不會干擾，除了特定頻率的調制 IR。它具有三個引腳，接地、Vs(電源)和輸出引腳。
紅外線led三、電路圖
我們使用TSOP1738 作為 IR 接收器，因此我們需要生成 38 kHz 的調制 IR。您可以使用任何 TSOP，但您需要生成相應頻率的 IR 作為 TSOP。所以我們在 Astable模式下使用 555 定時器以 38KHz 頻率振蕩 IR。眾所周知，555定時器的振蕩頻率是由電阻R1、R2和電容C1決定的。正如您在吹紅外發射器電路中看到的那樣，我們使用了 1k R1、20K R2 和 1nF 電容器來產生大約 100 倍的頻率。38 千赫茲。可以使用以下公式計算：1.44/((R1+2*R2)*C1)。
紅外線led四、晶體管
IR 接收器電路非常簡單，我們只需將 LED 連接到 TSOP1738 的輸出端，即可測試接收器。我們在這里使用了 BC557 PNP 晶體管，以反轉 TSOP 的效果，這意味著只要輸出為高，LED 就會關閉，而當它檢測到 IR 并且輸出為低時，LED 就會開啟。PNP晶體管的行為與NPN晶體管相反，當電壓施加到其基極時它充當開路開關，當其基極沒有電壓時充當閉合開關。所以通常 TSOP 輸出保持高電平，晶體管表現為開路開關，LED 將關閉。一旦 TSOP 檢測到紅外線，其輸出變為低電平，晶體管表現為閉合開關，LED 將點亮。正如您在下面的紅外接收器電路中看到的那樣一個 10k 電阻器用于為晶體管提供適當的偏置，一個 470ohm 電阻器用于 LED 以限制電流。因此，每當我們按下紅外發射器上的按鈕時，TSOP1738 都會檢測到它，并且 LED 會發光。
以上就是關于紅外線led轉換為電信號的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外線led以及紅外接收頭的知識資訊，可以前往官網的客服進行咨詢。
