什么是紅外傳感器?紅外傳感器又稱為紅外線傳感器(簡稱IR傳感器)，是一種能夠檢測和測量熱源(稱為紅外輻射)發射的紅外信號的電子設備。紅外輻射是人眼無法看見的光源，因為紅外波長大于可變光。紅外傳感器的工作原理是溫度高于周圍背景的材料和物體會發出紅外光。因此，當物體的溫度高于 5 攝氏度時，它會發出紅外波長。當紅外接收呃沒有收到紐約信號，po反相輸入端的電位抵達西文高于非逆比較器的輸入集成電路(LM339)。因此，比較的輸出演繹器達到低點，并且 LED 不發光低。當紅外線的接收模塊接收y 信號，潛力反相輸入達到低。母雞行政長官輸出比較器LM339升高，LED 開始光 [8]。電阻R1(100 歐姆)、R2(10k 歐姆)和 R3(330歐姆)用于證明至少10 毫安電流通過紅外 LED類似設備光電二極管e 和普通 LED。電阻器VR2(5k歐姆)是sed 調整 ou輸出端子。電阻VR1(10k歐姆)用于設置靈敏度 電路圖是[8]。

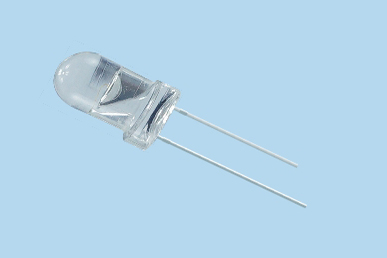

紅外接收管一、遙控控制
幾乎所有音頻和視頻設備可以埃控制使用現在有一個紅外傳感器答案：IR遠程也 k被稱為 tran發光器使用光 (LED)舉著牌子從遠程到 d它控制。它它的紅外光脈沖回應具體二進制代碼和那些代碼代表存在命令例如音量調高和調低自己的。受控開發冰也稱為作為接收器解碼西文紅外脈沖光轉化為二進制代碼e，以便其內部微機處理器理解。一旦信號被解碼，紅外傳感器紅外傳感器正在用過的主要由 m軍事任務和監視。 但今天，我正在使用 R 傳感器在一天中-今天生命。PIR 和主動紅外傳感器正在g 用于不同的應用ns. 紅外夜視鏡 ar埃主要用于軍用紅外測溫儀、紅外遠程控制控制和紅外防盜r 警報是一些應用程序f 紅外傳感器。為進步紅外傳感器的使用率正在增加迅速地并取得巨大成功。

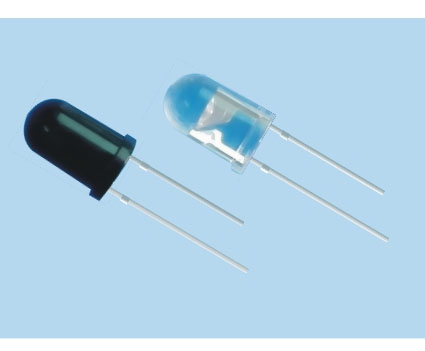

紅外接收管二、三大定律
紅外傳感器發射和/或檢測紅外輻射來感知周圍環境。任何紅外傳感器的工作都受三個定律的支配：普朗克輻射定律、斯蒂芬-玻爾茲曼定律和維恩位移定律。普朗克定律指出“任何物體在不等于 0 0 K的溫度下都會發出輻射”。斯蒂芬-玻爾茲曼定律指出“在所有波長下，黑體發射的總能量與絕對溫度的四次方成正比”。根據維恩位移定律，“黑體在不同溫度下的輻射曲線將在與溫度成反比的波長處達到峰值”。用作障礙物探測器的紅外傳感器的基本概念是發射紅外信號，該紅外信號從物體表面反射，并在紅外接收器處接收信號。
紅外接收管三、基本元件
典型的紅外探測系統使用五個基本元件：紅外源、傳輸介質、光學元件、紅外探測器或接收器和信號處理。特定波長的紅外激光器和紅外LED可用作紅外源。用于紅外傳輸的三種主要介質類型是真空、大氣和光纖。光學元件用于聚焦紅外輻射或限制光譜響應。由石英、鍺和硅制成的光學透鏡用于聚焦紅外輻射。紅外接收器可以是光電二極管、光電晶體管等。紅外接收器的一些重要規格是光敏性、探測率和噪聲等效功率。信號處理由放大器完成，因為紅外探測器的輸出非常小。
紅外接收管四、產品類型
紅外傳感器可以是被動的，也可以是主動的。被動紅外傳感器基本上是紅外探測器。被動紅外傳感器不使用任何紅外源，而是檢測視野范圍內障礙物發射的能量。它們有兩種類型：量子和熱。熱紅外傳感器使用紅外能量作為熱源，與波長無關。熱電偶、熱電探測器和輻射熱計是熱紅外探測器的常見類型。量子型紅外探測器比熱型紅外探測器具有更高的探測性能和更快的速度。量子型探測器的光敏性與波長有關。量子型探測器進一步分為兩種類型：本征型和非本征型。本征型量子探測器包括光電導電池和光伏電池。主動紅外傳感器由兩個元件組成：紅外源和紅外探測器。紅外源包括 LED 或紅外激光二極管。紅外探測器包括光電二極管或光電晶體管。紅外源發射的能量被物體反射并落在紅外探測器上。它由一個紅外 LED、一個光電二極管、一個電位器、一個 IC 運算放大器和一個 LED 組成。
紅外接收管五、檢測方式
IR LED 發射紅外光。光電二極管檢測紅外光。IC Op-Amp 用作電壓比較器。電位器用于根據需要校準傳感器的輸出。當紅外 LED 發出的光碰到物體后入射到光電二極管上時，光電二極管的電阻會從很大的值下降。運算放大器的一個輸入處于電位器設置的閾值。運算放大器的另一個輸入來自光電二極管的串聯電阻。當入射輻射更多地照射到光電二極管上時，串聯電阻兩端的電壓降會很高。在 IC 中，會比較閾值電壓和串聯電阻兩端的電壓。如果串聯到光電二極管的電阻兩端的電壓大于閾值電壓，則運算放大器 IC 的輸出為高。由于 IC 的輸出連接到 LED，因此 LED 會亮起來。可以根據環境條件通過調節電位器來調整閾值電壓。
以上就是關于紅外接收管產品適用講解的分享，相信大家在看了以上的總結之后，也已經對這方面的知識有了一定的了解，想要了解更多關于紅外接收管以及大功率紅外led的知識資訊，可以前往官網的客服進行咨詢。
