日期：2021-01-25

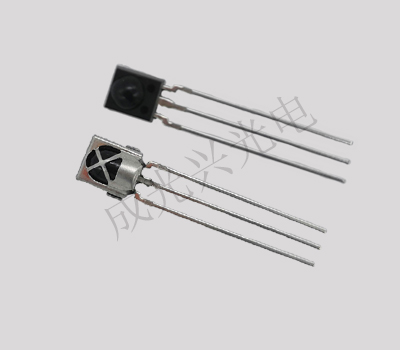

一般情況下，我們維修時遇到紅外對管接收頭損壞，都是直接用同規格、同型號的紅外接收頭替換。但是在同一型號暫時沒有接收頭的情況下，則須用其他型號來替代。
市場上大多數的不同型號的接受器一般都是可以替換的，只要能裝下就可以，不同的引腳可用不同的導線引接。但判斷接收頭的三個管腳哪個是電源輸入，哪個是信號輸出，哪個是地腳，還不熟悉的時候要查資料，很麻煩。以下介紹了利用萬用表電阻法進行紅外對管接收端針腳識別的方法。
將萬用表設在電阻1k擋，假定一個接地頭上的一個腳是地線的一端，并與一個黑表筆相連接，用一個紅表筆分別去測另兩針腳的電阻，就像測三極管一樣。再次比較兩次測量的電阻值，一般在4~7k之間，電阻較小的那支紅筆的接針腳是+5v電源腳，而電阻較大的那支是信號腳。
反之，再用紅表筆接已知地腳，黑表筆分別測量已知電源腳和信號腳，阻值均在15k以上，對比也是阻值小的那腳為+5v，阻值大的那腳為信號腳。很明顯，利用電阻法來識別紅外對管接收頭的針腳功能，不僅方便快捷，而且還可以粗略判斷是否有損壞，一舉兩得。
紅外對管中接收頭引腳的判斷方法你學會了嗎？
